تھریڈ پلگ گیجز اور رنگ گیجز کے معائنہ اور استعمال کے طریقے

2025-03-03

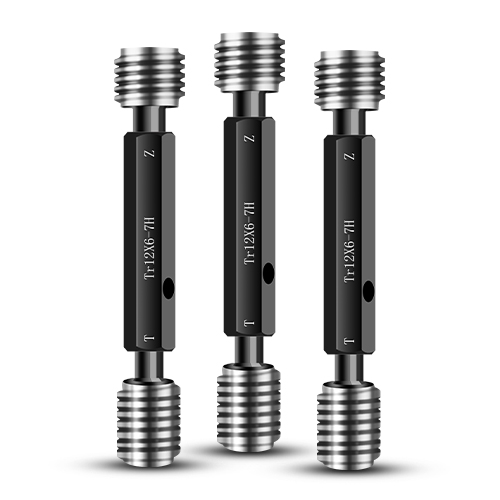

تھریڈ پلگ گیج: اندرونی دھاگے کے سائز کی درستگی کی پیمائش کرنے کا ایک آلہ۔ پلگ گیج کا پتہ لگانے کے لئے ایک خاص ٹول ہے کہ آیا ریبار کنکشن آستین کا جوائنٹ معیاری ہے یا نہیں۔ ہر تعمیراتی سائٹ میں استعمال ہونے والی آستین کے مطابق ، دانت کا زاویہ 75 ڈگری اور 60 ڈگری ہے۔ براہ کرم خریدنے سے پہلے اپنے آپ نے تیار کردہ آستین کے دانتوں کے زاویہ اور پچ کو واضح کریں۔ تھریڈ پلگ گیج (بولٹ گیج) میں بیک وقت استعمال کے لئے ایک سیٹ کے طور پر ایک ہی تصریح کے دو سرے ہوتے ہیں ، یعنی گیج اور اسٹاپ گیج کے ذریعے۔

1. سکرو کرنے کی کوشش کرنے کے لئے گیج کے ذریعے استعمال کریں۔ اگر اس میں خراب نہیں کیا جاسکتا ہے تو ، یہ نااہل ہے۔ اس وقت ، اسٹاپ گیج کو استعمال کرنے کی ضرورت نہیں ہے کیونکہ یہ پہلے ہی ایک عیب دار مصنوعات ہے۔

2. سکرو بنانے کی کوشش کرنے کے لئے گیج کے ذریعے استعمال کریں۔ اگر اس کو خراب کیا جاسکتا ہے تو ، پھر سکرو کے لئے اسٹاپ گیج کا استعمال کریں۔ اگر اسٹاپ گیج کو خراب نہیں کیا جاسکتا ہے یا صرف ایک یا دو دانت خراب ہوجاتے ہیں تو ، یہ اہل ہے۔

3. سکرو بنانے کی کوشش کرنے کے لئے گیج کے ذریعے استعمال کریں۔ اگر اس کو خراب کیا جاسکتا ہے تو ، پھر سکرو کے لئے اسٹاپ گیج کا استعمال کریں۔ اگر اسٹاپ گیج کو خراب نہیں کیا جاسکتا ہے یا صرف ایک یا دو دانت خراب ہوجاتے ہیں تو ، یہ اہل ہے۔

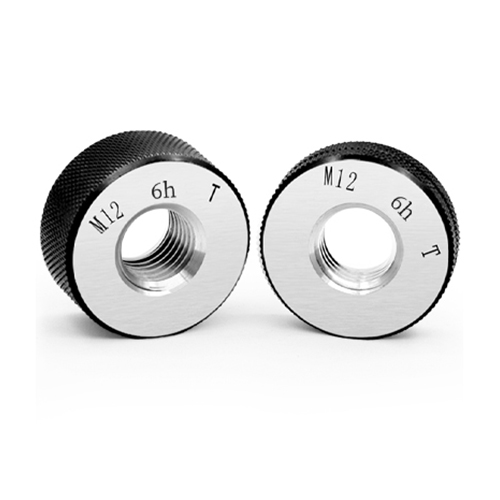

تھریڈ رنگ گیج: بیرونی دھاگے کے سائز کی درستگی کی پیمائش کرنے کا ایک آلہ۔ ہمارا رنگ گیج اس بات کا پتہ لگانے کے لئے ایک خاص ٹول ہے کہ آیا اسٹیل بار کنکشن تھریڈ ہیڈ معیاری ہے یا نہیں۔ ہر تعمیراتی سائٹ میں استعمال ہونے والی آستین کے مطابق ، دانت کا زاویہ 75 ڈگری اور 60 ڈگری ہے۔ براہ کرم خریدنے سے پہلے آپ تیار کردہ دھاگے کے سر کی دانت کے زاویہ اور پچ کو واضح کریں۔ تھریڈ رنگ گیج کا مقصد یہ چیک کرنا ہے کہ آیا ورک پیس کا بیرونی تھریڈ سائز اہل ہے یا نہیں۔

تھریڈ رنگ گیج کی ہر تصریح کو دو اقسام میں تقسیم کیا گیا ہے: گیج اور اسٹاپ کے ذریعےگیج ، جسے الگ سے یا ایک ساتھ خریدا جاسکتا ہے (نشان زدہ قیمت ایک ماڈل کی قیمت ہے ، ایک گیج کے ذریعے یا ایک اسٹاپ گیج)۔

معائنہ کے دوران ، صرف اس وقت جب گیج کو ورک پیس کے بیرونی دھاگے سے خراب کیا جاسکتا ہے ، اور اسٹاپ گیج صرف ورک پیس کے بیرونی دھاگے سے ہی خراب ہوجاتا ہے ، اور سکریونگ کی رقم دو پچوں سے زیادہ نہیں ہوتی ہے ، کیا بیرونی دھاگے کو اہل قرار دیا جاسکتا ہے۔ بصورت دیگر ، بیرونی دھاگے کے سائز کو نااہل قرار دیا جاسکتا ہے۔ بیرونی دھاگے کے معیار کا پتہ لگانے کے لئے تھریڈ رنگ گیج کا استعمال کیا جاتا ہے۔ یہ صرف اس بات کا پتہ لگاتا ہے کہ آیا بیرونی دھاگہ استعمال کی ضروریات کو پورا کرتا ہے۔

مثال کے طور پر ، یہ چیک کرنے کے لئے کہ آیا M25 تھریڈ 3.0 کی پچ کے ساتھ عمل کی ضروریات کو پورا کرتا ہے ، M25*3.0 تھریڈ رنگ گیج (دو قسمیں ہیں ، ایک گیج کے ذریعے اور دوسرا اسٹاپ گیج ہے)۔ گیج کے ذریعے گزرنے کے لئے ہے ، اور اسٹاپ گیج رکنے کے لئے ہے ، یہ ثابت کرنے سے کہ پروسیسرڈ تھریڈ اہل ہے۔
